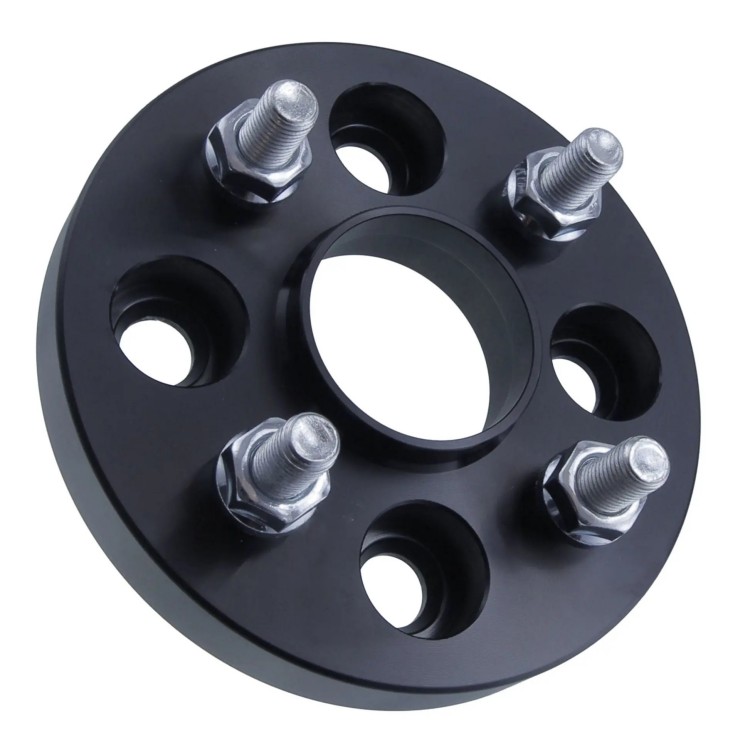

PCD 4x100 CB60.1 ホイールスペーサーアダプター

PCD 4x100 CB60.1 ホイール スペーサー アダプターは、コーナリングの安定性を向上させ、ホイール オフセットを修正し、アフターマーケットのビッグ ブレーキ キットに不可欠なクリアランスを提供するように設計されています。鍛造 6061-T6 または 7075-T6 アルミニウム合金で製造されたこのハブセントリック アダプターは、正確なセンターボアのアライメントを維持しながらトラック幅を広げ、高速振動を最小限に抑えます。社内 CNC 加工を備えた中国の工場直接メーカーとして、当社は自動車スタイリング ブランド、卸売業者、チューニング ディストリビューター向けに、SGS および TUV テスト基準を満たすように製造されたシャーシ コンポーネントを提供しています。

微細孔や亀裂が発生する安価な鋳造スペーサーとは異なり、当社の鍛造アダプターは真のハブセントリック リップを備えています。このリップは、ホイールスタッドのみに依存するのではなく、車両の荷重をハブに直接伝達し、シャーシの形状を保護し、アグレッシブなコーナリング時のハンドリングを安定させます。

技術仕様

J&W Auto Parts とブランドの歴史について

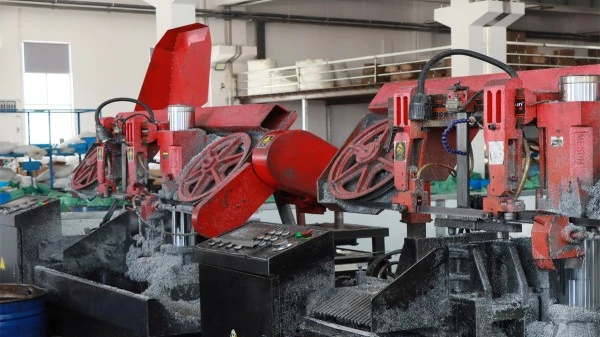

J&W Auto Parts は、鍛造ホイールスペーサー、ホイールアダプター、ラグナット、自動車締結部品を専門とする中国の専門メーカーです。浙江省寧波にある当社独自の専門産業施設で操業し、高度な機械鍛造と多軸加工を組み合わせて、原材料の金属ビレットの調達から最終表面処理までのライフサイクル全体を管理します。

当社の 20 年にわたる製造業の歩み:

· 2006 – 設立: 寧波で精密工具と金型のショップとしてスタートし、自動車の Tier 2 ファスナー用の金属冷間圧造と重マシニング センターに重点を置いています。

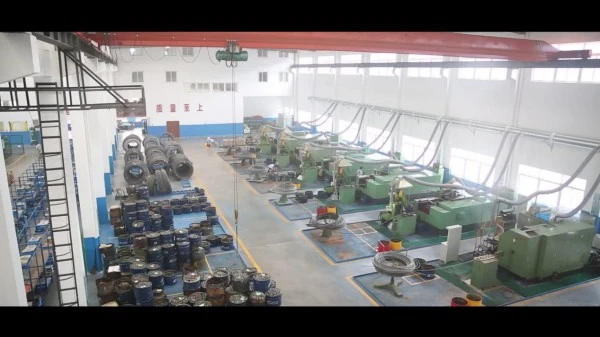

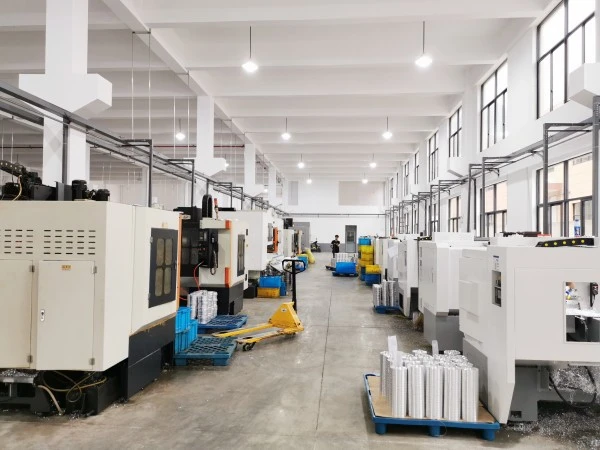

· 2016 – インフラ拡張: 工場の敷地面積を 10 エーカー以上に拡大し、100 人を超える専門家を雇用し、12 台の大型冷間圧造機と 20 台の CNC マシニング センターを統合しました。

· 2020 – 高度な表面ライン: 当社独自の全自動電気めっきおよび陽極酸化生産ラインを立ち上げ、規格に準拠した化学変換を完全に社内で実現しました。

· 現在: 国際流通ネットワーク向けにカスタム ホイール スペーサー エンジニアリングと高耐久シャーシ アクセサリーを提供する、最高の製造パートナーとしての地位を確立しています。

主な機能と利点

振動を最小限に抑える真のハブセントリックリップ

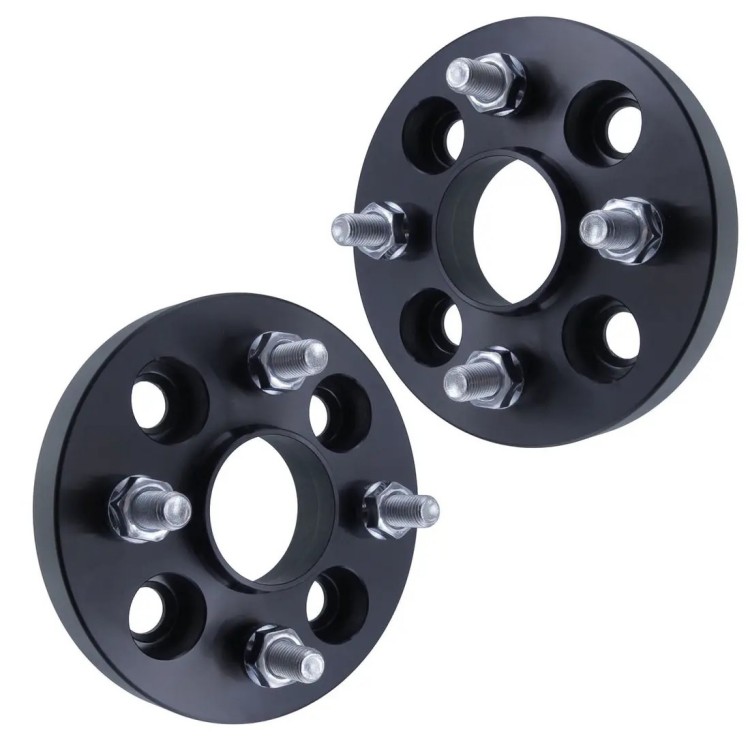

当社のアダプターは、精密機械加工された 60.1 mm のセンターボアリップを備えており、ストックカーハブの正確な延長として機能します。この構成では、アライメントをラグナットに依存するのではなく、ホイールをハブの中心に集中してロックすることで、車両の重量が均等に分散され、高速道路でのホイールのぐらつきが最小限に抑えられます。

衝撃に強い高強度鍛造

標準的な鋳鉄や低品位のスクラップアルミニウムのリキャストは拒否されます。当社の工場は、熱間鍛造された自動車グレードのアルミニウム合金の固体ブロックを加工します。鍛造により内部のエアポケットが閉じられ、金属粒子構造が整列するため、ばね下重量が軽減され、同時に極度のトラック応力下でも高い構造降伏限界が実現します。

腐食を防ぐための深層硬質陽極酸化コーティング

すべてのアダプターには電気化学的陽極酸化処理が施されています。この化学的な表面変換により、空気や冬の道路の塩分による湿気を遮断する硬質酸化物の外層が形成され、アルミニウム アダプターとスチール製車両ハブの間の電気腐食が防止されます。

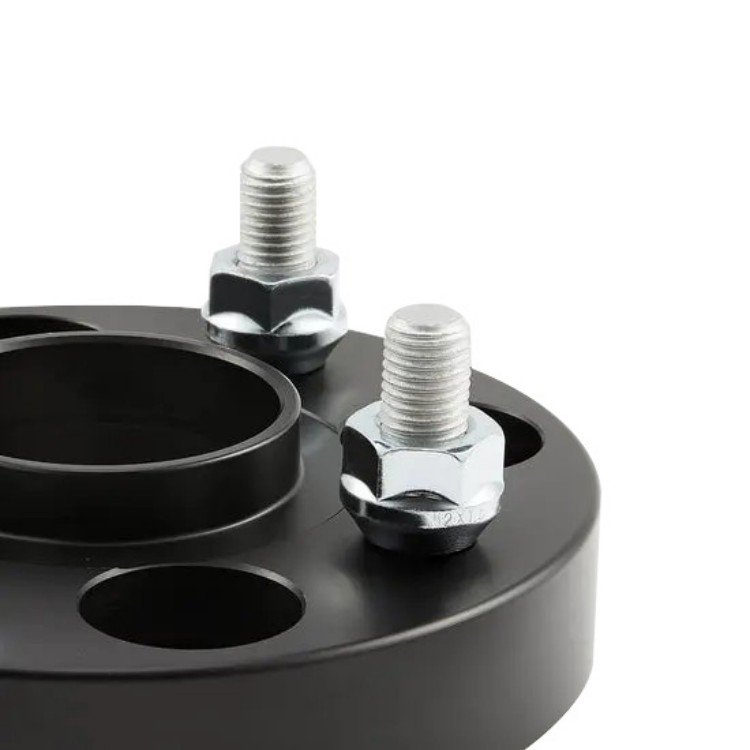

耐疲労性を高めるためにあらかじめ取り付けられた高張力スタッド

信頼性の高い B2B 安全プロファイルを確保するために、当社のアダプターには頑丈なメートル法のホイール スタッドが事前に組み立てられています。これらのファスナーは、厳密な動的バランス試験と材料疲労試験に合格し、安定したねじ締めトルクを提供し、長期使用によるスタッド疲労故障のリスクを軽減します。

ハブセントリック アライメントがラグセントリック スペーサーよりも優れている理由

安価な「ラグ中心」スペーサーにはセンターリップがなく、ホイールはラグボルトの張力によってのみ中心に置かれます。時間の経過とともに、ポットホールやブレーキ負荷によりホイールが中心からずれ、ステアリングの振動やスタッドに大きなせん断応力が発生します。

当社のハブセントリック設計はこれを解決します。 60.1mm のボアはハブ軸にしっかりとフィットし、一体化されたアウターノーズはホイールのセンターポケットにぴったりとフィットします。負荷はスタッドではなくハブのインフラストラクチャにかかります。

グローバルソーシングのフットプリントと輸出経験データ

10 年以上にわたり国際貿易回廊に深く関与してきた当社は、主要な地域市場のコンプライアンス基準に合わせた堅牢な物流ワークフローを開発してきました。

· 北米: 米国とカナダにわたる主要な卸売倉庫グリッドに供給します。当社のグレード 10.9/12.9 スタッドは、中西部および北部地域で一般的な冬の強力な液体凍結防止剤 (塩化カルシウム) に耐えるように設計されています。

· 西ヨーロッパ: ドイツ、英国、フランスのチューニング ネットワークの厳しい機械的安全性の期待を満たす、厳しい公差の平行座面 (0.02 mm 未満) を提供します。

· オセアニア: オーストラリアとニュージーランド全土の沿岸の塩分の多い流通ネットワークでテストされた深い陽極酸化表面層を提供します。

· 新興アフターマーケット: 柔軟性の高い低MOQ契約により、南米、東南アジア、中東全体で高まるパフォーマンススタンスの需要に応えます。

実際のクライアントのケーススタディ

事例 1: アフターマーケット ホイール卸売業者 (カナダ、トロント)

· 課題: カナダの大手ホイール販売会社は、ユニバーサルスロット付きスペーサーの不均一な公差が原因で、時速 110 マイルでの高速道路のステアリングホイールのぐらつきを訴える顧客からの高い返品率 (約 4.2%) に直面していました。

· 当社のソリューション: 当社は、カスタム ブランドの CNC 機械加工 PCD 4x100 CB60.1 ハブセントリック アダプターを提供しました。当社は平行度の公差を 0.02 mm 未満に抑え、小売店の棚にすぐに並べられるカスタマイズされたバルク段ボール包装を提供しました。

· 結果: 顧客は、ハブ中心アダプターに切り替えた後、振動関連の返品が顕著に減少したと報告しました。卸売業者は年間契約を拡大し、カスタム着色マットブラック仕上げシリーズを含めました。

ケーススタディ 2: パフォーマンス チューニング & スタンス ショップ (ドイツ、シュトゥットガルト)

· 課題: トラックデーのカスタマイズ ショップは、4x100 構成を使用する改造されたコンパクト スポーツ ハッチのフリートにブレンボのビッグ ブレーキ キットを取り付ける必要がありました。標準スペーサーは、ハードトラックのコーナリング下でのせん断応力チェックに合格しませんでした。

· 当社のソリューション: 引張強度降伏 570 MPa の熱間鍛造 7075-T6 合金を利用し、ショップのプライベート ラベル ブランド名のカスタム レーザー彫刻と組み合わせた、専用のカスタム厚さのバッチ (22 mm) を設計しました。

· 結果: ショップは、オープンエンド設計の視覚的なスレッド検証を利用して、ピットでの迅速かつ安全なホイールアセンブリチェックを保証し、複数のトラックシーズンにわたって完璧なパフォーマンスを報告しました。

材料グレードの比較 — 6061-T6 vs 7075-T6 vs 安価な鋳造スペーサー

生産プロセスと品質管理

当工場では徹底した5S管理のもとで作業を行っております。ご注文が当社の製造ステップをどのように進むかは次のとおりです。

鍛造アルミニウムインゴット検査 ➔ CNC旋盤旋削 ➔ 多軸CNC穴あけ

                                                                   ↓

最終パレット梱包 ➔ ねじ山と公差の検証 ➔ 陽極酸化処理ライン ➔ 動的バランス試験

1. 鍛造アルミニウムインゴットの検査:6061/7075 アルミニウム原木を切断する前に、合金組成、内部密度、焼き戻し (T6 グレード) を検証します。

2. CNC旋盤旋削:高精度 CNC 旋盤で外径を成形し、正確な 60.1 mm のセンターボアステップを回転させて、平行度公差を 0.02 mm 未満に維持します。

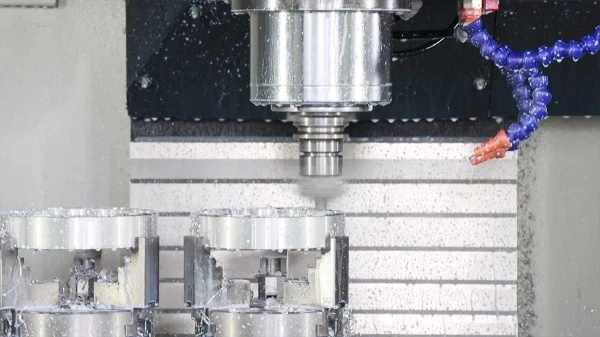

3. 多軸 CNC 穴あけ:自動マシニング センターは、4x100 ピッチの円穴とスタッド ポケットを同時に穴あけし、絶対的な真の中心位置を確保します。

4. 動的バランステスト:完成したアダプターブランクは、質量の偏差を排除するためにスピンテストを受け、高いトラッキング速度でのスムーズな回転を保証します。

5.陽極酸化生産ライン:アダプターは当社の全自動タンクを通過し、均一で耐食性のある黒色または銀色の保護仕上げ層が形成されます。

6. ねじ山と公差の検証:QA 技術者は、精密マイクロメーター キャリパーとゴー/ノーゴーねじゲージを使用して、シートのテーパーとスタッドの取り付けを検査します。

7. 最終梱包:アダプターはきれいに分類され、指定されている場合は対応するラグナットとバンドルされ、港からの海上輸送に備えて厚い段ボール箱に固定されています。

OEM および ODM のカスタマイズ プロセス

当社は、流通業者、卸売業者、プライベート ブランドがカスタマイズされた小売または商用製品ラインを作成するのを支援します。

製作図確認 ➔ サンプル承認 ➔ 量産

· 製作図面の確認:当社のエンジニアリング チームは、生産前に、カスタムの厚さ要件、ターゲットのねじピッチ、またはプライベート ブランドのロゴ ファイルに基づいて詳細な 2D/3D 設計図を生成します。

· サンプル承認:当社では、物理的な試作アルミニウムサンプルを作成し、お客様のオフィスに郵送します。大量注文する前に、フィッティング、陽極酸化処理の深さ、ね​​じ山の適合性を自分でテストできます。

· 量産：サンプルの承認が完了すると、当社の生産施設ラインは鍛造と CNC ツーリングのサイクルを開始し、一致するバッチを提供します。

· カスタム仕上げ:カスタムの陽極酸化カラーや企業ブランドのレーザー彫刻も可能です。

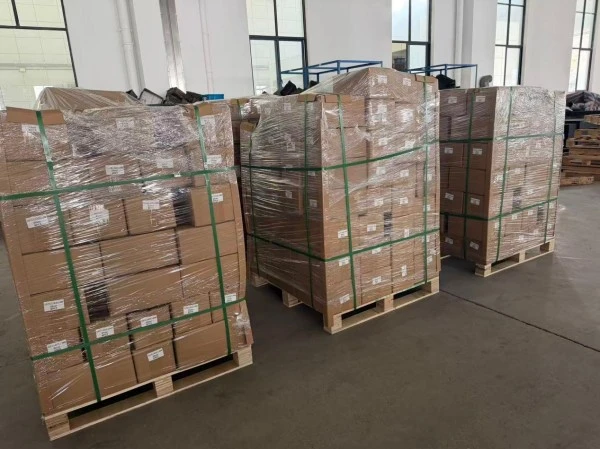

梱包と物流

品質管理声明

当社は外部のマーケティング認証よりも内部の品質管理に重点を置いていますが、当社の基準は厳格です。原材料の 100% 検査、1 時間ごとの工程内ねじチェック、およびすべてのバッチでの 72 時間の塩水噴霧試験の義務付けです。私たちは製品のパフォーマンスそのものを語ります。当社の品質保証チームは、床で 1 時間ごとにねじの公差をチェックし、輸出用に容器が密封される前に、独自の内部材料レポートと 72 時間の塩水噴霧試験ログを発行します。バッチが当社の内部検査基準に合格しない場合、そのバッチは出荷されません。私たちは品質を重視します。

調達ガイド: 適切なホイール スペーサー アダプターの注文方法

物流の遅れや車両の安全性に影響を与える可能性のある不一致の在庫を購入しないようにするには、次の 4 つのパラメータを確認してください。

車両のボルトパターン (PCD) の互換性を確認する

この特定のアダプターは 4x100mm セットアップを利用します。対向するボルト円間の距離が正確に 100 mm である 4 ラグ ハブに適合します。これは、ルノー クリオ/メガーヌ、日産 マイクラ/ノート、一部のトヨタ コンパクトなどの小型プラットフォーム用の標準アプリケーションです。

ハブ中心穴 (CB) の寸法を確認する

60.1mm のボアは車両の車軸のスナウトと正確に一致する必要があります。車の工場出荷時のハブ スナウトが 60.1 mm より大きい場合、アダプターはローター ブレーキ面に対して同一平面上に収まりません。スナウトが小さい場合は、公差ギャップを安全に閉じるためにハブセントリック リングが必要になります。

適切なスペースの厚さを計算する

タイヤの外側サイドウォールからフェンダーリップの内側端までの距離を測定します。サスペンションの全移動中にタイヤのトレッドが外側の板金と擦れることなく、内側のフェンダーを通過できる厚さ (例: 15mm または 20mm) を選択してください。

ホイールスタッドのネジピッチを一致させる

アダプターに事前に取り付けられているスタッド (M12x1.25 または M12x1.5 など) が対象車両の工場出荷時のラグナットのネジパターンと一致していることを確認します。ねじピッチを混合すると、組み立て中に取り付け金具の雌ねじが削れてしまいます。

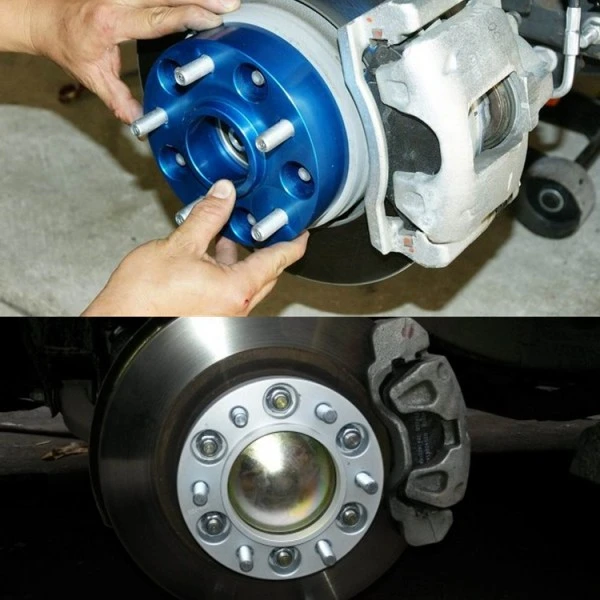

インストール手順

1. ローターの準備: ワイヤーブラシを使用して車両のハブ面を徹底的に洗浄し、錆スケール、古いオイル、または破片を取り除きます。アダプター面はブレーキローター面に対して完全に平らに配置する必要があります。

2. アダプターを取り付ける: 4x100 スペーサーアダプターを工場出荷時のホイールスタッドにスライドさせます。アダプターはハブ面に対して同一平面上に配置する必要があります。

3. アダプターを固定します。付属の短いオープンエンドラグナットを工場出荷時のスタッドにねじ込みます。自動車メーカーが推奨するトルク仕様に従って星形パターンで締め付けます。これにより、アダプターがハブにしっかりとロックされます。

4. ホイールを取り付ける: アダプターの事前に取り付けられたスタッドの上にホイールを置きます。アフターマーケットのラグナットを使用してホイールを固定し、星型のパターンで正しいトルクで締めます。

5. インパクトレンチの使用禁止: どの段階でも、空気圧インパクトレンチを決して使用しないでください。過度の衝撃によりスタッドが過度に伸び、合金シートに亀裂が入り、陽極酸化仕上げが損傷する可能性があります。

よくある質問

Q1: 4x100 ホイールスペーサーアダプターは何をしますか?

A: 4x100 ホイール スペーサー アダプターは、ピッチ円直径 100 mm の 4 ラグ車両ハブ上のホイール取り付け面を特定のミリメートルの厚さだけ外側に物理的に拡張します。その主な機能は、車両のトレッド幅を広げてコーナリングの安定性を最適化し、アフターマーケットのリムに交換する際に不正確なホイール オフセット (ET) を修正し、ホイールのスポークを外側に押して特大のブレーキ キャリパー用のクリアランスを作り出すことです。

Q2: ハブセントリックホイールスペーサーはラグセントリックホイールスペーサーより優れていますか?

A: はい、ハブセントリック設計は、商用車や高速旅客の安全性を考慮した標準仕様です。ハブセントリック スペーサーは、車の車軸のスナウトとホイール ボアにしっかりとフィットし、アセンブリ全体を完璧にセンタリングする精密センター リング (当社の 60.1 mm リップと同様) を備えています。ラグセントリックスペーサーにはこのリングがなく、アライメントをボルトの張力に完全に依存しているため、荷重がかかるとホイールが中心からずれることが多く、ステアリングホイールの激しい振動やスタッド疲労の加速につながります。

Q3: ホイールスペーサーの厚みはどれくらいを選べばよいですか？

A: 適切な厚さは、特定のタイヤとフェンダーのクリアランスによって異なります。測定するには、タイヤの外側のサイドウォールに直定規を平らに置き、キャリパーを使用してフェンダー リップの内側の端までの距離を測定します。その隙間よりわずかに小さい厚さオプション (15mm または 20mm など) を選択して、サスペンションが完全に圧縮されたときやハードなコーナリング時にタイヤが板金をこすらないようにします。

Q4: 1 つのバルク輸送コンテナで代替ボルト パターン (PCD) を混合して注文できますか?

A: はい。 B2B 卸売コンテナのバイヤーは、この標準 4x100 仕様を他の需要の高いサイズ (5x114.3 や 5x120 など)、さらに工場直送の冷間圧造ホイール ラグ ナットおよびホイール ボルトと組み合わせて、寧波港から直接出荷される単一の混載コンテナで簡単に組み合わせることができます。

Q5: 技術エンジニアリング チームは、量産前に完全な 3D CAD 青写真を提供できますか?

A: もちろんです。特殊な受託製造、カスタム オフセットの変更、またはプライベート ブランドの注文については、社内エンジニアリング部門が製造ラインに工具を導入する前に詳細な 2D/3D 技術図面を作成し、クライアントと確認します。

PCD 4x100 CB60.1 ホイール スペーサー アダプターを調達する準備はできていますか?

12 営業時間以内に工場から直接見積もりを入手してください。ご要望に応じて無料サンプルをご利用いただけます。
